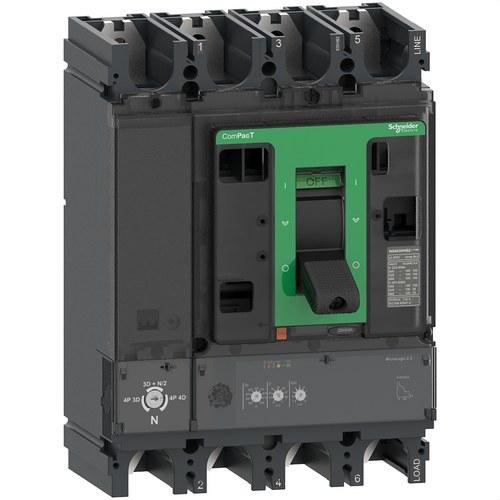

ComPacT NSX400N -katkaisija 50kA AC 4P4R 400A Micrologic 2.3

Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 on vankka ja erittäin tehokas ratkaisu, joka on suunniteltu tarjoamaan sähköinen suojaus teollisissa ja kaupallisissa sovelluksissa. Tämä ComPacT-sarjan malli optimoi tilan ja helpottaa asennusta, tarjoten luotettavan ja kestävän suojan sähköasennuksille, joissa on korkeat vaatimukset. 50 kA:n katkaisukapasiteetilla 415 V AC:lla ComPacT NSX400N takaa sähköjärjestelmien turvallisuuden ja jatkuvuuden kriittisissä tilanteissa.

Tämä 4-napainen (4P4R) automaattikatkaisija on varustettu Micrologic 2.3 -elektronisella ohjausyksiköllä, joka tarjoaa kehittyneitä säädettävän suojauksen toimintoja. Ohjausyksikkö mahdollistaa mukautetut asetukset, kuten ylikuormituksen viiveen (L), lyhyen viiveen oikosulun (S) ja välittömän suojauksen (I) säädön, varmistaen, että sähköjärjestelmä on suojattu kaikissa tilanteissa mahdollisilta vioilta tai ylikuormituksilta. Tämä tekee siitä joustavan ja mukautuvan ratkaisun laajaan sovellusvalikoimaan.

ComPacT NSX400N:n kompakti muotoilu (185 mm x 255 mm x 110 mm) mahdollistaa tehokkaan asennuksen sähkökaappeihin, joissa tila on rajallinen. Sen kirjatyyppinen muotoilu optimoi tilan sähkökaapeissa, mahdollistaen täydellisen integroitumisen olemassa oleviin ohjausjärjestelmiin. Lisäksi se täyttää tiukimmat kansainväliset standardit, mukaan lukien IEC 60947, CCC ja EAC, mikä takaa sen luotettavuuden ja turvallisuusstandardien noudattamisen.

Keskeiset tekniset tiedot:

• Nimellisvirta (In): 400A 40°C:ssa, sopii sovelluksiin, jotka vaativat vankan suojauksen suurilla kuormilla toimivissa sähköjärjestelmissä.
• Katkaisukapasiteetti (Icu): 50kA 415V AC:lla, lisäkapasiteetit jopa 85kA 220/240V AC:lla ja 10kA 690V AC:lla, mikä takaa suojan vakavilta sähkövioilta erilaisissa verkoissa.
• Käyttöjännite (Ue): 690V AC 50/60 Hz, sopii korkeajännitteisille vaihtovirran verkoille.
• Micrologic 2.3 -ohjausyksikkö: Tarjoaa säädettävän suojan ylikuormituksilta ja oikosuluilta, parantaen järjestelmän vastauskykyä ja turvallisuutta.
• Kompaktit mitat: 185 mm leveä, 255 mm korkea ja 110 mm syvä, sen suunnittelu helpottaa asennusta ahtaissa tiloissa uhraamatta suojakykyä.
• Kiinteä asennus: Tarjoaa vakautta ja turvallisen asennuksen korkean kysynnän sähkökaappeihin.

Yksi ComPacT NSX400N:n tärkeimmistä eduista on sen ergonominen muotoilu, joka vähentää asennus- ja johdotusaikaa jopa 40 %, mikä parantaa merkittävästi tehokkuutta sähkötaulujen valmistajille. Lisäksi sen uusi ergonominen vipu helpottaa manuaalista käsittelyä, tehden toiminnoista turvallisempia ja helpommin toteutettavia.

Lisäominaisuudet:

• Ekologinen suunnittelu: Tämä automaattikatkaisija on osa Schneider Electricin ekologista linjaa, mikä takaa, että sen valmistus ja toiminta ovat linjassa parhaiden ympäristökäytäntöjen kanssa.
• Kehittynyt suojaus: Micrologic 2.3 -ohjausyksikkö tarjoaa LSoI-suojatoiminnot, jotka sisältävät pitkän viiveen ylikuormituksen, lyhyen viiveen oikosulun ja välittömän suojauksen, tarjoten täydellisen ja säädettävän suojan.
• Kansainväliset sertifikaatit: Täyttää kansainväliset standardit kuten IEC 60947, CCC, EAC ja merelliset eritelmät, mikä takaa sen käytön vaativissa teollisissa ja kaupallisissa ympäristöissä.

ComPacT NSX400N on myös osa Schneider Electricin EcoStruxure Power -arkkitehtuuria, mikä mahdollistaa sen integroinnin digitalisoituihin energianhallintajärjestelmiin. Tämä alusta helpottaa sähköjärjestelmän suorituskyvyn reaaliaikaista valvontaa ja optimointia, parantaen operatiivista tehokkuutta ja vähentäen ylläpito- ja käyttökustannuksia.

Keskeiset edut:

• Nopea ja helppo asennus: Ergonomisen muotoilunsa ja johdotusajan lyhentämisen ansiosta tämä automaattikatkaisija mahdollistaa tehokkaamman ja edullisemman asennuksen.
• Täydellinen suojaus: Micrologic 2.3 -ohjausyksikkö takaa säädettävän ja täydellisen suojan, tarjoten turvallisuutta kaikissa tilanteissa ylikuormitusten, oikosulkujen ja muiden sähkövikojen varalta.
• Kompakti ja tehokas muotoilu: Sen pieni koko mahdollistaa tilan optimoinnin sähkökaapeissa uhraamatta suojakykyä.

Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 on ihanteellinen ratkaisu sähköjärjestelmien suojaamiseen korkean vaatimustason teollisissa ja kaupallisissa ympäristöissä. Sen kompakti muotoilu, helppo asennus ja kehittynyt suojaus tekevät siitä olennaisen työkalun sähköasennusten turvallisuuden, jatkuvuuden ja tehokkuuden varmistamiseksi kriittisissä ympäristöissä.
