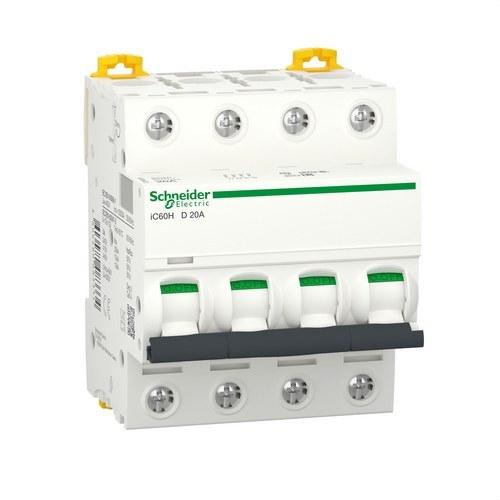

IC60H-magnekoterminen 4P 20A Käyrä D

Tämä Acti9 iC60H on monistandardinen pienjännitteinen miniatyyrikatkaisija (MCB), jossa on kaksoistunneliliittimet. Se on 4P-katkaisija, jossa on suojatut 4 napaa, nimellisvirta 20A ja laukaisukäyrä D. Oikosulkukytkentäkapasiteetti nousee jopa 30kA 220V AC - 240V AC EN/IEC 60947-2 -standardin mukaisesti ja 10000A 400V AC EN/IEC 60898-1 -standardin mukaisesti. Se täyttää sekä teollisuusstandardin EN/IEC 60898-1 että asuinstandardin EN/IEC 60947-2. Tämä miniatyyrikatkaisija suojaa piiriä oikosuluilta ja ylikuormitusvirroilta. Sen VisiTrip-indikaattori vähentää interventioaikaa näyttämällä viallisen piirin. Sen vihreä VisiSafe-nauha takaa kontaktien fyysisen avautumisen, jotta huolto alavirrassa on mahdollista. Sen nopea sulkumekanismi, joka on riippumaton manuaalisesta toiminnasta, parantaa sen käyttöikää. Siinä on jopa 10 000 sähköistä sykliä ja jopa 20 000 mekaanista sykliä. Nimelliseristysjännite Ui on 500V AC. Sen rajoitusluokka 3 (EN/IEC60898-1:n mukaisesti) parantaa alavirtapiirien suojauskustannuksia. Tuote voidaan kiinnittää DIN-kiskoon. Sen leveys on 8 x 9 mm askelta. Saasteaste on 3. Ylijänniteluokka on IV. Tuotteen väri on valkoinen (RAL9003). Mitat ovat (L.) 72mm x (K.) 85mm x (S.) 78,5mm. Paino on 0,5kg. Sen liittimissä on IP20-suojaluokitus (IEC/EN 60529:n mukaisesti). Käyttölämpötila on -35°C - 70°C. Varastointilämpötila on -40°C - 85°C.
